Үш негізгіүрлеу машиналарының түрлеріэкструзиялық үрлеу (EBM), инжекциялық үрлеу (IBM) және инъекциялық созылатын үрлеу (ISBM). EBM ең кең ауқымды қамтиды - шағын бөтелкелерден 2000 литрлік цистерналарға дейін және шағын бөлшектерге арналған үздіксіз машиналарға және үлкендерге арналған аккумуляторлық машиналарға бөлінеді. IBM нақты мойындары бар шағын бөтелкелер жасайды. ISBM мөлдір PET бөтелкелер жасайды. Өнім түрін анықтайды. Оны төмендегі кестеден табыңыз.
Әрбір қуыс пластмасса өнімі үш машина тобының бірінен шығады. Дұрысын таңдаңыз, сонда сіздің сызығыңыз жылдар бойы жұмыс істейді. Қатесін таңдаңыз, сонда ешбір параметр сізді құтқармайды.
Сатып алушылар бізге бірнеше апта бойы шатастыратын зерттеулерден кейін жиі жетеді. Көптеген мақалалар үш түрді тізіп, әрқайсысын екі сөйлеммен сипаттап, тоқтайды. Ешкім ішкі түрлерді түсіндірмейді — ал үлкен контейнерлер үшін ішкі түр нақты шешім болып табылады.
Бұл нұсқаулық мұны түзетеді. Біз экструзиялы үрлеу машиналарын жасаймыз, сондықтан біз бұл отбасын ішінен білеміз. Қалған екі түр үшін біз сізге олардың не жақсы істейтінін және қашан басқа жерден, соның ішінде бізден алыс жерде іздеу керектігін айтамыз.
Бір қарағанда үш негізгі түрі
| EBM | IBM | ISBM | |
|---|---|---|---|
| Ол қалай жұмыс істейді | Түтікшені (паризонды) шығарып алады, оны қалыпқа толтырады | Алдын ала пішінді енгізеді, содан кейін оны үрлейді | ПЭТ преформасын енгізеді, созады және үрлейді |
| Өлшем диапазоны | Ең кең - 2000 л цистерналарға дейінгі шағын бөтелкелер | Шағын - әдетте 1 л-ден аз | Кішкентай және орта - су мен сусын бөтелкелері |
| Қолтаңба күші | Үлкен бөліктер, тұтқалар, көп қабатты қабырғалар | Дәл мойындар, кесу сынықтары жоқ | Мөлдір, күшті, жеңіл ПЭТ бөтелкелер |
| Типтік материалдар | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | ПЭТ |
| Типтік өнімдер | Джерри банкалары, барабандар, IBC цистерналары, жанармай цистерналары, ойыншықтар | Таблетка бөтелкелері, косметикалық банкалар, тамызғыштар | Су, сода, шырын, жеуге жарамды май бөтелкелері |
Экструзиялық үрлеу (EBM)
Экструзиялық үрлеу машинасы пластмассаны ерітеді, оны паризон деп аталатын қуыс түтік ретінде матрица арқылы итереді, содан кейін құбырдың айналасындағы қалыпты жабады және оны ауамен үрлейді. Пластмасса қалып пішінін алады, салқындайды және сыртқа шығады.
EBM басқа екі түрге қарағанда көбірек өнімдерді қамтиды. Ол тұтқаларды (жерри банкаларына салынған түрі), көп қабатты қабырғаларды және басқа ешбір процесс қол жеткізе алмайтын өлшемдерді өңдейді. Ол сонымен қатар салыстырмалы бөліктерге арналған үш құралдың ең арзан құралын басқарады.
Отбасы екі тармаққа бөлінеді және бұл бөліну көптеген сатып алушылар ойлағаннан да маңызды. Біз оларды тереңірек салыстырдықаккумулятор және үздіксіз бағыттағыш— міне, қысқаша нұсқасы.
Үздіксіз экструзия машиналары
Үздіксіз машиналар паризонды тоқтаусыз шығарады, ал қалыптар оны ұстау үшін ішке кіреді. Олар үлкен көлемдегі шағын контейнерлерде - бөтелкелерде, күнделікті химиялық қаптамаларда, шамамен 15 литрге дейінгі банкаларда жақсы.
Біздің ауқымымызда екі құрылым бар. Қалыпты жылжыту машиналары 40-тан 165 кН-ға дейін қысқышпен 2–15 л өңдейді. Қисық қолды машиналар 5-30 л бөлшектер үшін жылдамдықты және 1-6 қабатты коэкструзияны қосады. шолуүздіксіз машина диапазонытолық құрам үшін.
Аккумуляторлық (сақтау бастиегі) машиналар
Аккумуляторлық машиналар балқыманың толық зарядын сақтау цилиндріне жинайды, содан кейін оны бір жылдам ату арқылы өшіреді. Бұл жылдамдық ауырлық күші оны созып, жұқартқанға дейін үлкен паризонды құрайды. Үлкен бөліктерде басқа жол жоқ.

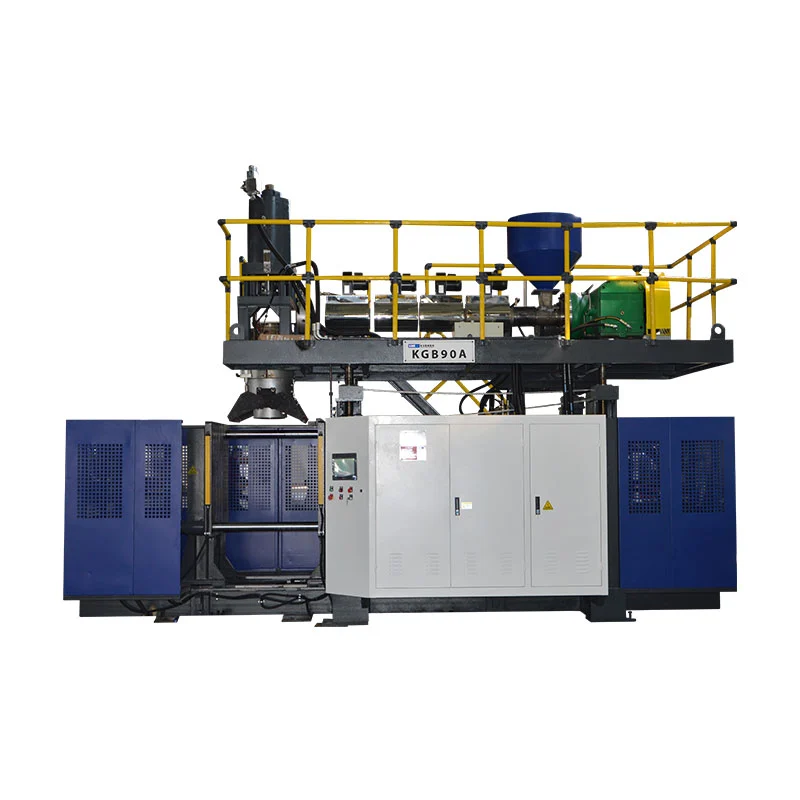

Нақты сандар масштабты көрсетеді. БіздіңKGB80A215 кН қысқышы және 5 л аккумуляторы бар 30 л барабандарды жасайды. Үш цилиндрліKGS1000L-IBC1000 кН қысқыш және қос 100 мм бұрандалары бар 1000 л IBC резервуарларын жасайды. Theаккумулятор диапазоны2000 л контейнерлерде және 1800 кН.
Инжекциялық үрлеу (IBM)
Инъекциялық үрлеу машинасы бір машинада екі қадаммен жұмыс істейді. Біріншіден, ол дайын мойыны бар қатты преформаны инъекциялық қалыпқа келтіреді. Содан кейін ол ыстық преформаны үрлеу станциясына береді және денені үрлейді.
Төлем - дәлдік. Мойын бүркумен құйылған, сондықтан жіптер мен тығыздағыш беттер әр түсірілімде нақты өлшемдерге жетеді. IBM сонымен қатар шымшу сынықтарын шығармайды, өйткені ештеңе кесілмейді.
Сауда - бұл өлшем. IBM әдетте бір литрден төмен шағын контейнерлерге сәйкес келеді - таблетка бөтелкелері, косметикалық банкалар, тамызғыш бөтелкелер. Тұтқаны немесе нақты көлемі бар кез келген нәрсені EBM қабылдайды. Kinggle EBM-ге назар аударады; егер сіздің өніміңіз 100 мл дәрілік бөтелке болса, IBM маманы сізге жақсырақ қызмет көрсетеді және біз солай айтамыз.
Инъекциялық созылатын үрлеу (ISBM)
Инъекциялық созылатын үрлеу машинасы сіз ішетін PET бөтелкелерді мөлдір етеді. Ол PET преформасын қыздырады, оны штангамен ұзына бойына созады және бір уақытта сыртқа қарай үрлейді. Бұл екі бағытты созылу полимер тізбектерін туралайды.
Сәйкестік - бұл сиқыр. Бұл PET-ке шыны тәрізді мөлдірлікті, оның беріктігін және жеңіл салмағын береді - сода бөтелкесі бірнеше ондаған грамм қысымда көмірқышқылданудан аман қалады.
ISBM екі орнатуда жұмыс істейді. Бір сатылы машиналар дайындамманы бір станокта қалыпқа келтіреді және үрлейді, ол кішірек жүрістерге және реттелетін пішіндерге сәйкес келеді. Екі сатылы желілер преформаларды бөлек сатып алады немесе қалыпқа келтіреді және оларды жоғары жылдамдықпен үрлейді — сусындарды жаппай өндіруге арналған стандарт. PET сусындарының жұмысы EBM емес, осында тұрады.
Сіздің өніміңізді қандай машина түрі жасайды?
Оқырмандар процесспен емес, өніммен келеді. Сондықтан үстелді аударыңыз. Өнімді сол жақтан табыңыз, ал оң жақтан құрылғы түрін оқыңыз.
| Сіздің өніміңіз | Машина түрі | Неліктен |
|---|---|---|
| PET су / сода бөтелкесі | ISBM | Stretch PET айқындылығы мен күш береді |
| Таблетка бөтелкесі, косметикалық банка | IBM | Дәл мойындар, кесу сынықтары жоқ |
| Жуғыш зат / сусабын бөтелкесі | EBM — үздіксіз | Жылдам циклдар, тұтқалар, түстер, көрініс жолақтары |
| Джерри банкасы (1–15 л) | EBM — үздіксіз | Кірістірілген тұтқалар, жоғары өнімділік |
| Химиялық барабан (30–250 л) | EBM — аккумулятор | Ауыр парисонға сақталған кадр қажет |
| IBC резервуары (1000 л) | EBM — аккумулятор, 3 цилиндрлі | Тек осындай үлкен паризонға апаратын жол |
| Автокөлік отын багы | EBM — аккумуляторлы, көп қабатты | Алты қабатты қабырға отын буын блоктайды |
| Су қоймасы, байдарка, жол тосқауылы | EBM — аккумулятор | Біздің қараңызсоққы және айналмалы қалыптаусалыстыру |
Тағы бір шанышқы осының бәрінен жоғары тұрады. Егер сіздің бөлігіңіз қуыс емес, қатты болуы мүмкін болса, біздің мақаланы оқыңызүрлеумен қалыптау және бүркумен қалыптауалдымен басшылық.
Түрі бойынша сатып алуды қарастыру
Машина түрі тек процесті емес, инвестицияңыздың пішінін белгілейді. Сатып алу менеджерлері үрлеу машиналарының кез келген өндірушісінен баға ұсынысын сұрамас бұрын төрт факторды өлшеуі керек.
Баға құрылымы.EBM ішінде контейнер өлшемі, қысу күші, станция саны және қабат саны бар баға таразылары. Бөтелке машинасы мен IBC желісі шама ретімен ерекшеленеді. Ешбір адал жеткізуші сіздің бөлшекті көрмей тұрып бағаны көрсетпейді — құны машина үлгісіне және өндіріс талаптарына байланысты.
Энергияны тұтыну.Машина өлшемі бар энергетикалық таразылар. Біздің каталогта нақты орташа мәндер келтірілген: 2 литрлік машинада 12–18 кВт, 30 л KGB80A үшін 27–37 кВт, IBC желісінде 110–150 кВт. Әрбір жеткізушіден бірдей көрсеткішті сұраңыз, содан кейін сағатына емес, дайын бөлікке келетін энергияны салыстырыңыз.
Жеткізу уақыты және сатудан кейінгі.Үлкен арнайы машиналарды жасау әдеттегі бөтелке машиналарына қарағанда ұзағырақ болады. Құрылғыны кім орнататынын, операторларыңызды кім оқытатынын және қосалқы бөлшектердің еліңізге қаншалықты жылдам жеткізілетінін сұраңыз. Қолдаусыз машина - бұл атау тақтайшасына қатысты болашақ мәселе.
Жеткізушінің тереңдігі.Өндіруші қанша инженер жұмыс істейтінін және құрылғының ішінде қандай құрамдас брендтер отырғанын сұраңыз. Kinggle Mitsubishi PLC, MOOG сервобасқару және OMRON және Schneider electric құрылғыларымен құрастырады және олардың тізімін ашық көрсетеді. Құрамдас парағын жасырған жеткізушінің себебі бар.
Алғаш рет сатып алушылар жіберетін үш қателік
Өнімнің орнына бағасы бойынша түрін таңдау.Қате үлгідегі арзанырақ машина нөлдік сатылатын бөлшектерді жасайды. Алдымен түрді құлыптаңыз. Екінші бағаны келісіңіз.
EBM ішкі түрін елемеу.«Экструзия машинасы» спецификация емес. Үздіксіз машина 60 л барабан құра алмайды, ал үлкен өлшемді аккумулятор бөтелкелерге энергияны жұмсайды. Біздіңбес қадамды таңдау нұсқаулығыөлшемдер математикасы бойынша жүреді.
Ақаулық әңгімені өткізіп жіберу.Әрбір түрі өзінше сәтсіздікке ұшырайды және машинаның спецификациясы қаншалықты жиі екенін анықтайды. Өлшемі төмен қысқыш әрбір түсірілімде жарқыл береді. Қол қою алдында біздің ақауларды жою нұсқаулығын оқып шығыңыз және жеткізушіңізден құрылғы әрбір ақаулықтың алдын алу жолын сұраңыз.
Жиі қойылатын сұрақтар
Үрлеу машиналарының негізгі түрлері қандай?
Үрлеу машиналарының үш негізгі түрі: экструзиялы үрлеу (EBM), инжекциялық үрлеу (IBM) және инъекциялық созылатын үрлеу (ISBM). EBM өнімнің ең кең ауқымын қамтиды және шағын контейнерлерге арналған үздіксіз машиналарға және барабандар мен IBC резервуарлары сияқты үлкен бөлшектерге арналған аккумуляторлық машиналарға бөлінеді. IBM нақты мойындары бар шағын бөтелкелер жасайды. ISBM мөлдір PET бөтелкелер жасайды.
Экструзия мен инъекциялық үрлеудің айырмашылығы неде?
Экструзиялық үрлеу балқытылған пластиктен қуыс түтік құрайды, содан кейін оны қалып ішіне үрлейді. Инъекциялық үрлемелі қалыптау алдымен дайын мойыны бар қатты дайындамманы бүрку-қалыптайды, содан кейін дайындамманы соңғы пішініне үрлейді. EBM бөтелкелерден бастап 2000 литрлік резервуарларға дейінгі ең кең ауқымды өңдейді. IBM фармацевтикалық контейнерлер сияқты нақты мойын өлшемдерін қажет ететін шағын бөтелкелерге сәйкес келеді.
Барабандар мен IBC цистерналары сияқты үлкен контейнерлер үшін үрлеу машинасының қай түрі жақсы?
Аккумуляторлық (сақтау бастиегі) экструзиялы үрлеу машиналары үлкен ыдыстарды жасайды. Аккумулятор балқыманың толық зарядын сақтайды, содан кейін оны тез сөндіреді - ауыр паризон өз салмағымен созылып, жұқармай тұрып. Kinggle аккумуляторларының ауқымы 20 литрлік машиналардан 1000 литрлік IBC цистерналары мен 2000 литрлік контейнерлерге арналған үш цилиндрлі жүйелерге дейін жұмыс істейді.
ПЭТ су бөтелкелерін үрлеу машинасының қандай түрі жасайды?
Инъекциялық созылатын үрлеу (ISBM) машиналары таза PET суы мен сусын бөтелкелерін жасайды. Процесс қыздырылған дайындамманы үрлеу кезінде ұзына бойына созады, бұл полимерді туралайды және ПЭТ-ке оның айқындығы мен беріктігін береді. Екі сатылы ISBM, онда преформалар бөлек қалыпталады және кейінірек үрленеді, сусындардың үлкен көлемін өндіруде басым.
Үрлеу машинасының құны қанша?
Құны машина түріне және техникалық сипаттамаларына байланысты. Экструзиялық үрлеуде, контейнер өлшемі, қысу күші, станция саны, қабат саны және машинаның айналасындағы автоматика бар баға таразылары. Шағын бөтелке машинасы мен 1000 литрлік IBC желісі шама ретімен ерекшеленеді. Нақты санға ең жылдам жол - бұл бөліктің көлеміне, материалына, қабырға қалыңдығына және мақсатты шығысқа негізделген нақты баға ұсынысы.
Өніміңізді білесіз бе, машина туралы сенімді емессіз бе?
Өндіріс желісі үшін үрлеу машинасын бағалап жатсаңыз, біздің инженерлік топ өнім өлшеміне, материалына және өндіріс мақсаттарына негізделген дұрыс түрі мен конфигурациясын растауға көмектеседі. Бөлшек туралы мәліметтерді жіберіңіз, біз белгілі бір ұсыныспен жауап береміз, соның ішінде сіздің өніміңіз біз жасамайтын машинаға тиесілі болса, шынайы жолдама. 2002 жылдан бастап экструзиялық үрлеу машиналарын жасау, командада 15 инженер.
Сіздің өніміңізге қай машина сәйкес келетінін сұраңыз →Үш түр, бір ереже: өнім машинаны таңдайды. ПЭТ бөтелкелері ISBM-ге жіберіледі. Дәл кішкентай мойындар IBM-ге барады. Қалғанының бәрі - сусабын бөтелкелерінен бастап 2000 литрлік цистерналарға дейін - экструзиялы үрлеуге жатады.үздіксізжәнеаккумулятормашиналар. Іздеу кестесінен өніміңізді табыңыз, содан кейін құрылғының өлшемін белгілеңізтаңдау жөніндегі нұсқаулық.
